產品概述:

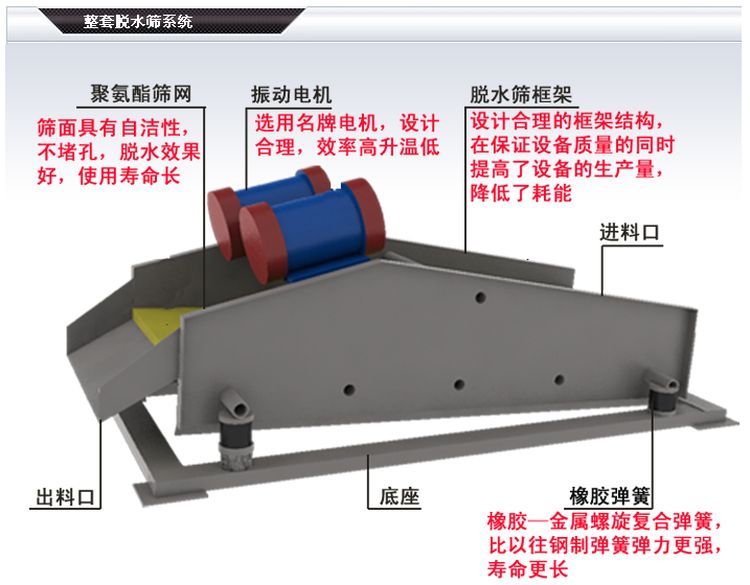

脫水振動篩采用雙電機自同步技術,通用型偏心塊、可調振幅振動器。主要由篩箱、激振器、支承系統及電機組成。通過膠帶聯軸分別驅動兩個互不聯系的振動器作同步反向運轉,兩組偏心質量產生的離心力沿振動方向的分力疊加,反向離心抵消,從而形成單一的沿振動方向的激振動,使篩箱做作往復直線運動。
脫水篩又稱高頻脫水篩,通過激振力改變了礦漿表面的水張力,漿水透過篩網成為篩下物,而微細物料被篩網阻隔形成濾層受振動力影響向前運動排出。脫水篩主要用于選礦行業的尾礦脫水、選煤廠的煤泥脫水、水洗石英砂脫水和陶瓷泥漿脫水,以及電力、制糖、制鹽等工業部門對中細顆粒物料進行干濕式分級、脫水、脫介和脫泥。
高頻脫水篩,主要作用是脫水、脫泥、脫介,可用于砂石料廠水洗砂、選煤廠煤泥回收、選礦廠尾礦干排等,因此也叫砂石脫水篩、礦用脫水篩、煤泥脫水篩、尾礦脫水篩等。

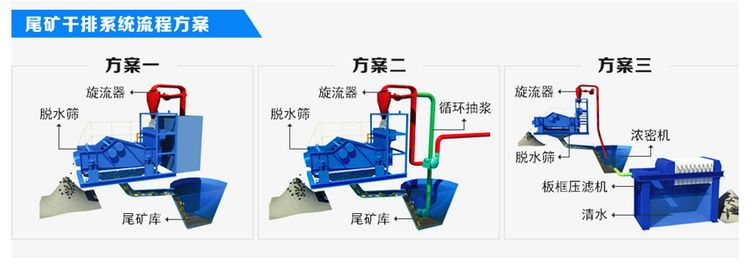

尾礦脫水篩也叫尾礦干排篩,除了具有普通脫水篩的各種優良性能及作用外,尾礦干排篩多配合濃密機進行尾礦干排,是當下*好的脫水篩及尾礦干排設備。
其主要作用是脫水、脫泥、脫介,可用于砂石料廠水洗砂、選煤廠煤泥回收、選礦廠尾礦干排等,因此也叫砂石脫水篩、礦用脫水篩、煤泥脫水篩、尾礦干排篩、高頻脫水篩等。
高頻脫水篩工作原理

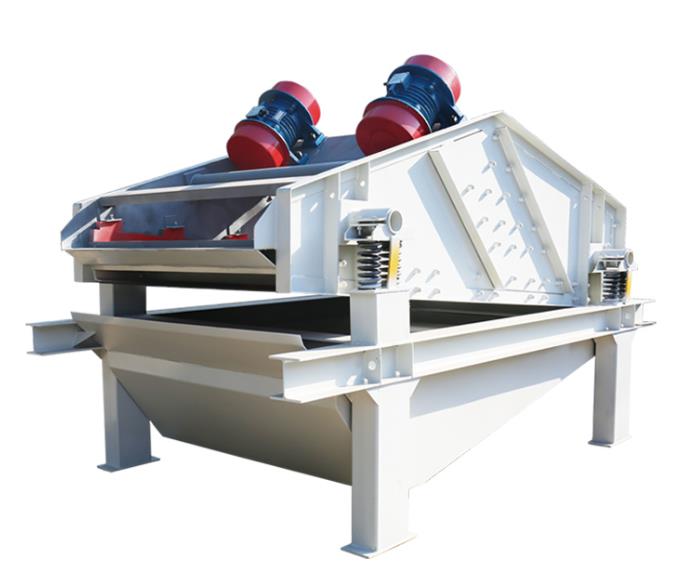

高頻脫水篩

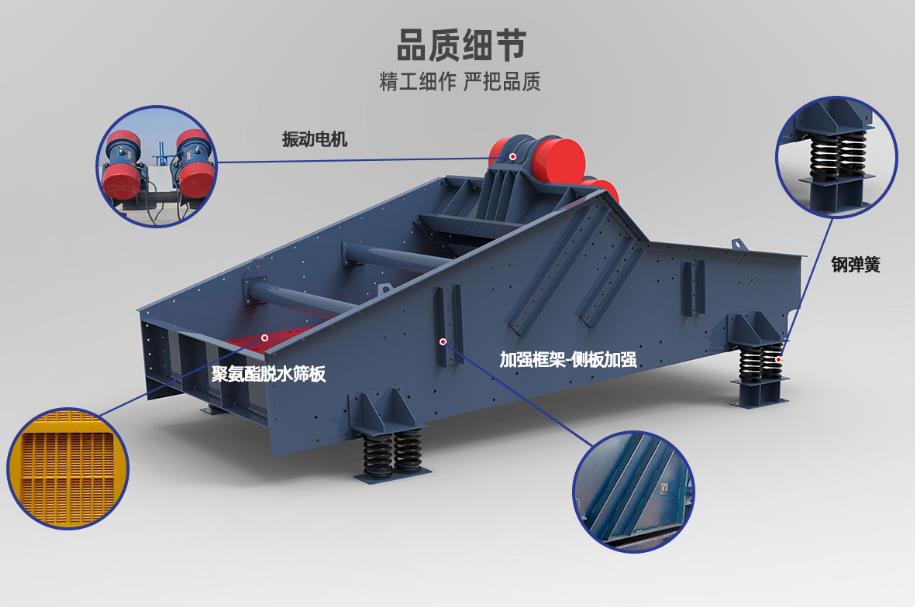

高頻脫水篩性能優勢
1、高頻脫水篩的振動電機,更換方便,底座橡膠彈簧用來減震,使振幅不大,緩慢的振動,可以脫得干凈。
2、可以根據產量和含水量來定制,機身的側板有加強板,底部裝有支撐,底部打有橫條,出料口加有三角形鋼板支撐,板材厚,
3、振動電機固定采用高強度螺栓,底部彈簧為橡膠彈簧,彈簧的質量會影響振動電機的壽命。篩板固定的密度高,篩板中打有加強筋,
4、焊工焊過之后會嚴格不能出現焊孔,底部用槽鋼支撐。
5、另外,篩孔可以根據需要調整,設備噪音小,脫水效果好。
6、發貨前,工作人員會對其進行調試,振動電機是否正常,激振器是否良好運行,確保為客戶出廠產品質量。7、脫水篩的附加價值:對于含泥量低的產品,也可以直接使用脫水篩,不需要用洗砂機,這樣節省了顧客的成本,能達到同樣的效果。

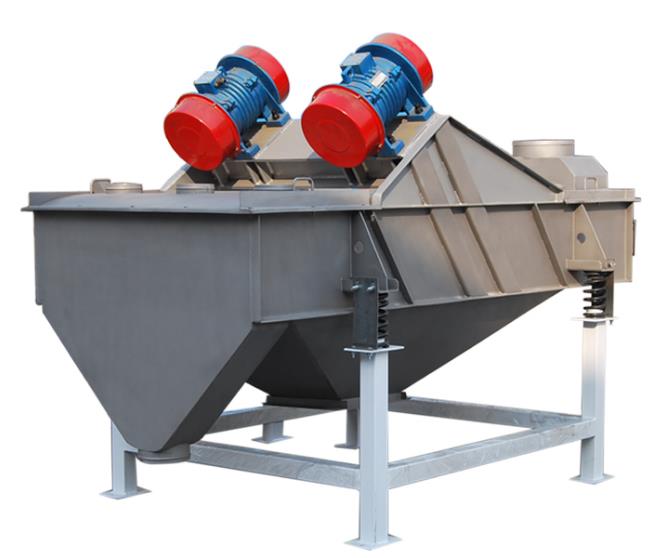

高頻脫水篩
高頻脫水篩產品特點
1.噪音小、維修方便。
2.結構合理、堅固耐用。
3.脫水效果好,安全。
4.篩分處理能力大,篩分效率高。
5.重量輕,拆裝方便,便于維護、無突發性段簧。
技術參數:
型號 | 篩網面積㎡ | 功率 | 處理能力(m3/h) | 進料粒度 | 重量 | 外形尺寸mm |
TS0820 | 1.5 | 0.75×2 | 5-10 | ≤10 | 0.8 | 2300*1000*750 |
TS0920 | 1.8 | 1.1×2 | 10-20 | ≤10 | 1.2 | 2300*1200*750 |
TS1020 | 2 | 1.5×2 | 20-30 | ≤10 | 1.6 | 2300*1300*750 |
TS1225 | 3 | 2.2×2 | 50-80 | ≤10 | 2.1 | 2800*1500*800 |
TS1530 | 4.5 | 3×2 | 100-120 | ≤10 | 3.2 | 3300*1800*800 |
高頻脫水篩技術參數(列選部分、各種規格可定制)
高頻脫水篩
高頻脫水篩選型及定貨
注明篩網結構(編制、沖孔、條縫)、網孔尺寸、處理量、物料入粒粒度。
脫水篩家族里面還有一個*重要的分支就是高頻脫水篩,高頻脫水篩是一種利用自身多種頻率進行脫水的篩子,是*新型的一種脫水篩,節能環保,低碳綠色,符合建設可持續發展社會的要求。高頻脫水篩主要用于尾礦干排等工藝流程中,效果**明顯,是新一代尾礦干排的標志性設備。
高頻脫水篩使用注意事項
試運轉結束后,檢查上述內容無誤,重新緊固所有緊固件,篩網及各零部件緊固完好,即可正式使用。在此之前,必須做好如下工作:
1)操作人員的培訓 應了解設備的各部結構和簡單的工作原理;工作前,應做好開車準備,檢查回轉件靈活無卡阻,篩網完好,各零部件無松脫,螺栓緊固。
2)無負載啟動和停車 振動篩一般都用于破碎篩分成套設備或洗選流程中,要求篩機空載啟動和停車。因此需遵守逆工藝流程啟動,順工藝流程停車的原則。除特殊原因外,不允許帶料停車。當篩面上有積料時,必須清除之,方可啟動。運轉正常后,方能開始給料。

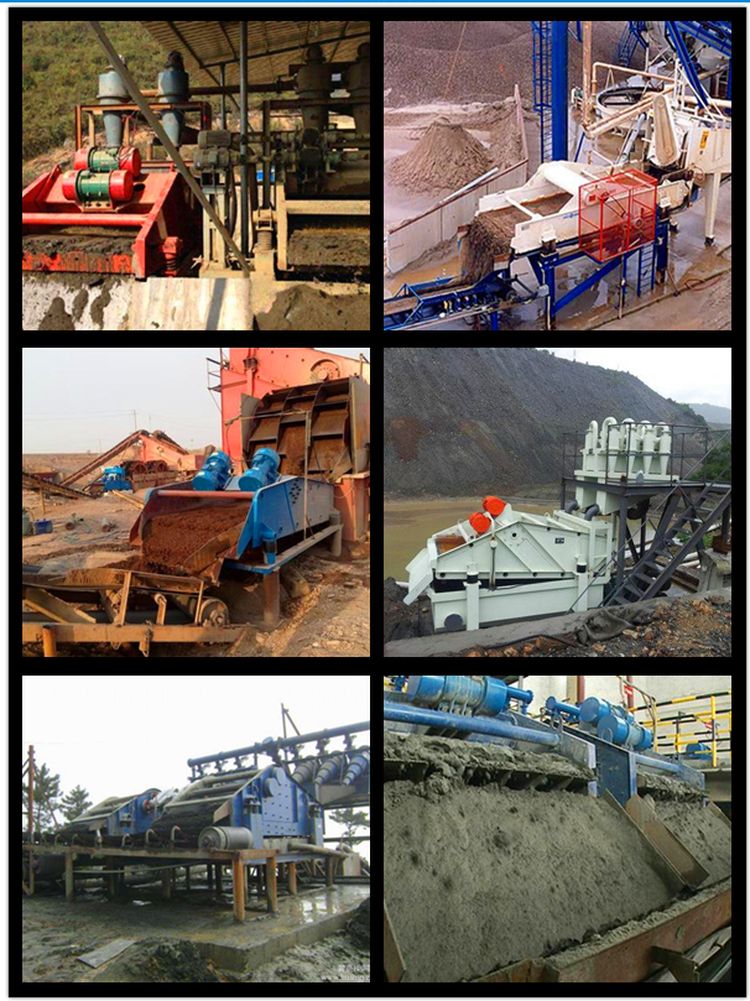

脫水篩現場
高頻脫水篩安裝維護
安裝前的準備
⒈檢查電機標牌是否與要求相符。
⒉用500伏兆歐表測量絕緣電阻,其值應對定子繞組進行干燥處理,烘干溫度不能超過120℃。
⒊檢查電機各緊固件,謹防松動。
⒋檢查電機表面有無損壞、變形。
⒌檢查是否轉動靈活,若有異常,應排除。
⒍檢查電源,是否缺相,并空載運行5分鐘。
安裝與調整
⒈電機應緊固在安裝面上,安裝面必須光滑、平整。
⒉電機可水平安裝。
⒊電機引線采用四芯橡膠電纜YZ-500V,接電源時引出線電纜不允許有急折,并與振動體固定。
⒋電機應有的接地,電機內有接地裝置,引線端有標志,亦可利用底腳堅固螺栓接地。
⒌激振力的調整。
使用與維修
⒈本機應裝設電氣保護裝置。
⒉本機運行初期,每天至少檢查地腳螺栓一次,防止松動。
⒊當電機旋轉方向不符合要求時,調整電源相序即可。
⒋電機應潤滑良好,每運行二周左右補充鋰基潤滑脂(ZL-3)一次,加油時,通過油杯加入適量鋰基潤滑脂。當采用密封軸承時,電機沒有安裝油杯。
⒌本機累計運行1500小時后,應檢查軸承,若有嚴重?fù)p傷時應立即更換。
⒍本機停置較長時間后再次使用時,應測量絕緣電阻,用于500伏兆歐表測量,應大于0.5兆歐。
日常保養
⒈啟動前:
⑴檢查粗網及細網有無破損
⑵檢查運輸支撐是否拆除。
⒉啟動時:
⑴注意有無異常雜音
⑵電流是否穩定
⑶振動有無異狀
⒊使用后:每次使用完畢即清理干凈.
定期保養
定期的檢查粗網,細網和彈簧有無疲勞及破損,機身各部位是否因振動而產生損壞,需添加潤滑油的部位必須加油潤滑。
產品展示:
